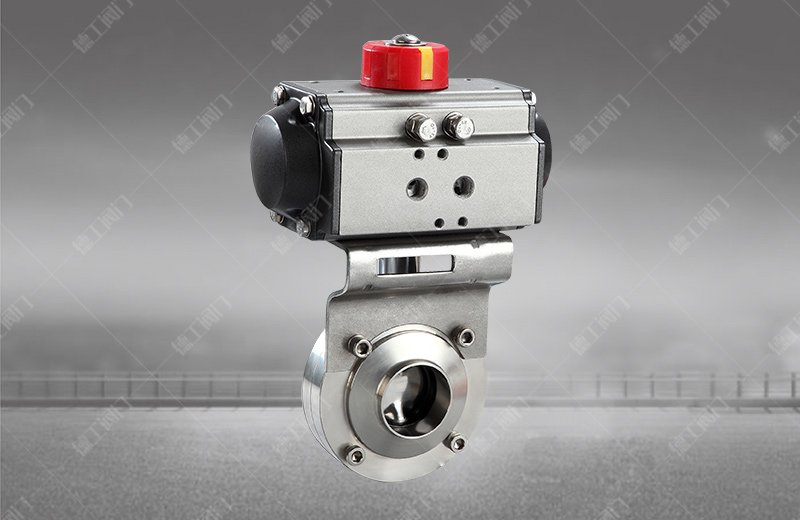

結構特點
防爆、開關、定位器
可拆連接，工作穩定、結構簡單、維修方便
啟閉力矩小、響應迅速、品質優良、壽命長
內壁拋光、表面光亮、輕巧美觀、清潔衛生、無死角易清洗
主要技術參數
備注：其他特殊密封材質或特殊溫度亦可根據客戶要求設計選型。
公稱通徑
DN20~108mm
連接方式
外螺紋、三片式焊接、卡箍、對焊
氣缸形式
雙作用、單作用（彈簧復位）
控制方式
二位切斷（開關型）、調節型、三段式（開度可選）
公稱壓力
6、10、16bar（如需更高壓力訂貨時請注明）
氣源壓力
雙作用:4~8bar、單作用:5~8bar
介質溫度
W5:-20~80℃ W6:-20~150℃ W9:-30~120℃
環境溫度
標準型:-20~80℃
閥體材質
不銹鋼（P4、P6）
密封材質
丁晴橡膠（X）、氟橡膠(FKM)、三元乙丙橡膠（E）
主要外形連接尺寸-PN6~16（6~16bar）
| 公稱通徑[DN] | 外螺紋連接尺寸 | 三片式連接尺寸 | 卡箍連接尺寸 | 對焊連接尺寸 | Lo | H | 執行器型號 | ||||||||
| L1 | D | M | L2 | D | d | L3 | D | d | L4 | D | d | ||||
| 20 | 100 | 78 | 19.05 | 66 | 78 | 50.5 | 66 | 78 | 19.05 | 141/141 | 157/557 | ATD50/ATE50 | |||
| 25 | 66 | 78 | 40xl/6 | 100 | 78 | 25.4 | 66 | 78 | 50.5 | 66 | 78 | 25.4 | 141/141 | 157/557 | ATD50/ATE50 |
| 32 | 66 | 78 | 48xl/6 | 100 | 78 | 31.8 | 66 | 78 | 50.5 | 66 | 78 | 31.8 | 141/141 | 157/557 | ATD50/ATE50 |
| 38 | 70 | 86 | 60xl/6 | 100 | 86 | 38.1 | 70 | 86 | 50.58 | 70 | 86 | 38.1 | 141/141 | 157/557 | ATD50/ATE50 |
| 51 | 76 | 102 | 70xl/6 | 104 | 102 | 50.8 | 76 | 102 | 64 | 76 | 102 | 50.8 | 141/159 | 171/180 | ATD50/ATE63 |
| 63 | 80 | 115 | 85xl/6 | 112 | 115 | 63.5 | 80 | 115 | 77.5 | 80 | 115 | 63.5 | 141/159 | 169/169 | ATD63/ATE63 |
| 76 | 84 | 128 | 98xl/6 | 112 | 128 | 76.1 | 84 | 128 | 91 | 84 | 128 | 76.1 | 159/211 | 194/208 | ATD63/ATE75 |
| 89 | 120 | 139 | 88.9 | 90 | 139 | 106 | 90 | 139 | 88.9 | 159/248 | 200/224 | ATD63/ATE88 | |||
| 102 | 104 | 159 | 132xl/6 | 128 | 155 | 101.6 | 102 | 155 | 119 | 102 | 155 | 101.6 | 211/248 | 220/242 | ATD75/ATE88 |
| 108 | 128 | 159 | 108 | 108 | 159 | 119 | 108 | 159 | 108 | 211/269 | 223/245 | ATD75/ATE100 | |||
