您當前位置：行業與產品 >> 蝶閥系列 >> 電動對夾式中線蝶閥

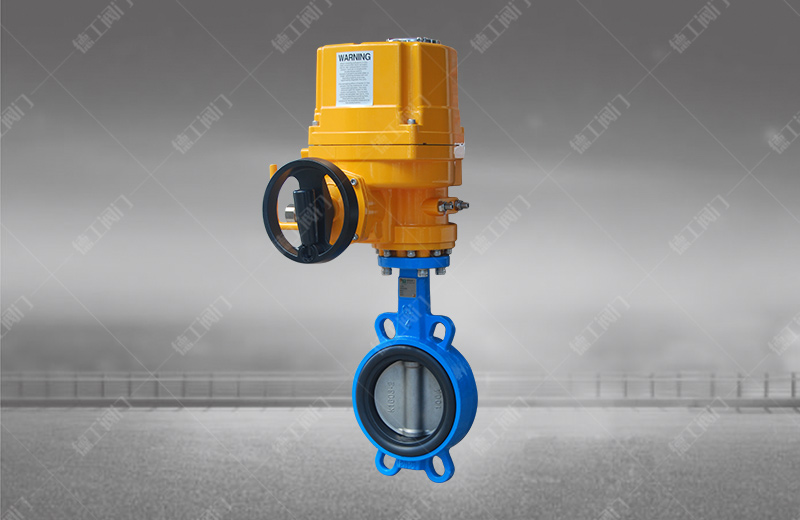

電動對夾式中線蝶閥

技術參數

產品型號：D971X
公稱通徑：DN50-1200mm
壓力等級：PN0.6、1.0、1.6、2.5MPa
閥體材質：WCB、球墨鑄鐵
閥板材質：304、316、316L、1.4529、2507、鋁青銅
閥座密封：NBR、EPDM、VITON、PTFE
連接方式：對夾式

產品詳情

產品概述

電動對夾式中線蝶閥是采用一體化結構，接入220V AC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mA DC或1-5V DC）進行調節控制。該閥具有功能強、體積小、性能可靠等優點，配套簡單，流通能力大。特別適合于介質是粘稠、含顆粒、纖維性質的場合。可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。被廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等到行業的工業過程自動控制系統中。

產品特點

1、電動啟閉，具有任意調整、止回和截止功能，操作方便，安全可靠。
2、流阻小，本閥全開時流阻系數不超過0.3。
3、當發生事故或停電時，可以通過手動操作控制蝶閥啟閉。
4、可連續實現慢開、快開或快關、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生。
5、節能驅動與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能。

主要技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.0、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10^-4，軟密封：零泄漏
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

主要零件材質

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

主要性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

應用規范

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

主要外形連接尺寸

DN	L1	H	H1	A	B	D1
DN	L1	H	H1	A	B	0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328
