您當前位置：行業與產品 >> 蝶閥系列 >> 煙氣脫硫對夾蝶閥

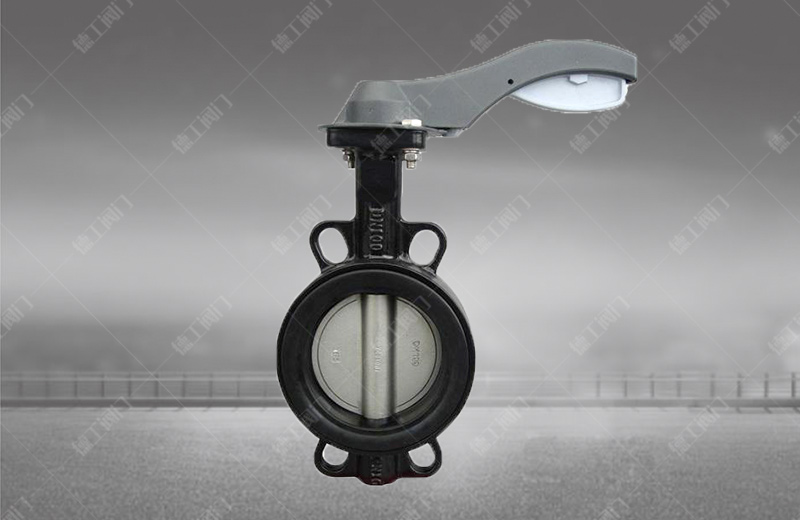

煙氣脫硫對夾蝶閥

技術參數

產品型號：D71X
公稱通徑：DN40～1000mm
公稱壓力：PN0.6～1.6MPa
主要材質：鑄鐵、碳鋼、不銹鋼、合金鋼等
驅動方式：手動、蝸輪傳動、電動、氣動等
設計制造標準：GB/T 12238-2008
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

產品詳情

產品概述

煙氣脫硫對夾蝶閥主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化材質。閥體采用球墨鑄鐵殼體內外表面高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有較高的結合強度，涂層度為0.2—0.5mm。可廣泛用于水電、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、給排水等流體管線上作為調節和截流使用。并可由材質的更改，以適用于水、氣、油等不同介質，適用溫度-20～80℃。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。

結構特點

1、采用中線型結構無偏心設計，具有顯著的操作扭矩低的特征，配置電動裝置時的經濟性顯著；
2、設計合理，結構緊湊，安裝拆卸簡單，便于維修；
3、采用襯膠結構，蝶板圓周形密封面精密加工至較高的光潔度，對橡膠閥座的摩擦系數低，閥門使用壽命較長；
4、閥板密封面流態特性呈線性狀態，具有較小的流阻系數，閥門流阻小；
5、獨特設計的模壓橡膠閥座具有極佳的均衡性和支撐性，有效避免受力不均造成的對橡膠的破壞，閥門處全關位置時，橡膠處于良好的壓縮狀態以保持零泄漏；
6、閥門兩端口橡膠密封面突出球墨鑄鐵法蘭面，閥門在管道安裝時無需額外的橡膠密封墊片
7、蝶閥的操作機構選用靈活；
8、蝶閥外觀精美耐腐蝕性好。

主要外形連接尺寸 單位：mm

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
