您當前位置：行業與產品 >> 蝶閥系列 >> 襯氟對夾蝶閥

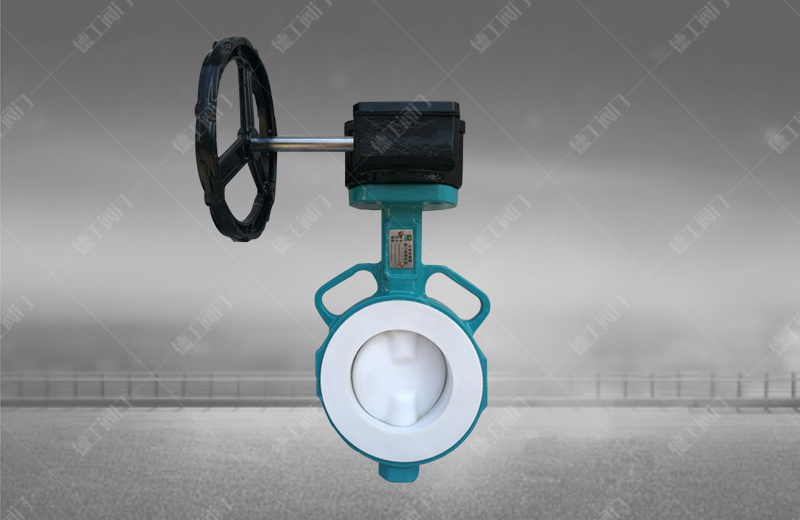

襯氟對夾蝶閥

技術參數

產品尺寸：D371F46
公稱通徑：DN50~1200mm
公稱壓力：PN0.6~1.6MPa
適用溫度：丁腈橡膠：-40℃～90℃；氟橡膠：-20℃～200℃
適用介質：水、空氣、天然氣、油品及弱腐蝕性流體
驅動方式：蝸輪傳動、電動、氣動、液動
閥體材質：WCB、QT450-10、HT200、HT250
制造標準：GB/T 122387-89
法蘭標準：GB9113-2000、GB17241.6-1998
結構長度標準：GB12221-89
檢驗標準：GB/T 13927-92

產品詳情

產品概述
襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，延長了使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、LU氣、強堿，王水等具有強腐蝕的介質。

主要零件材質

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨

主要外形連接尺寸單位：mm

稱通徑		主要尺寸								參考值
DN(mm)	NPS(inch)	L		D	D1	D2	f	b	Z-d	Do	H
		對夾	法蘭	D	D1	D2	f	b	Z-d	Do	H
		PN1.0MPa
40	3/2	33	106	150	110	85	3	19	4-18	150	140
50	2	43	108	165	125	100	3	21	4-18	150	140
65	5/2	46	112	185	145	120	3	21	4-18	150	150
80	3	46	114	200	165	135	3	21	8-18	150	165
100	4	52	127	220	180	155	3	23	8-18	200	180
125	5	56	140	250	210	185	3	23	8-18	200	200
150	6	56	140	285	240	210	3	25	8-23	280	220
200	8	60	152	340	295	265	3	25	8-23	280	270
250	10	68	165	395	350	320	4	28	12-23	200	320
300	12	78	178	445	400	370	4	23	12-23	240	330
350	14	78	190	505	460	430	4	28	16-23	240	385
400	16	102	216	565	515	480	4	28	16-26	280	430
450	18	114	265	615	565	530	4	30	20-26	280	480
500	20	127	229	670	600	580	4	30	20-26	320	540
600	24	154	267	780	725	680	5	34	20-30	320	610
700	28	165	292	895	840	795	5	36	24-30	360	650
800	32	190	318	1015	950	900	5	38	24-33	360	710
900	36	203	330	1115	1050	1000	5	40	28-33	380	780
1000	40	216	410	1230	1160	1050	5	42	28-36	400	900
1200	48	254	470	1455	1380	1330	5	44	32-39	400	1050
