您當前位置：行業與產品 >> 球閥系列 >> AT氣動日標高平臺球閥

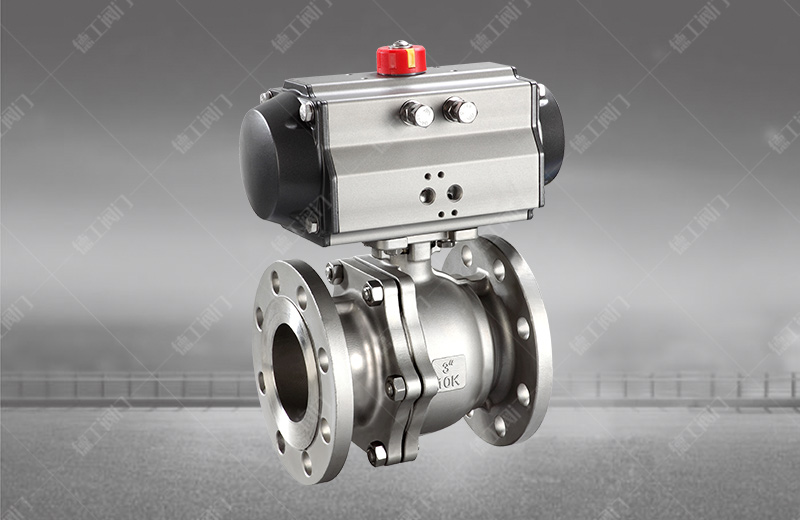

AT氣動日標高平臺球閥

技術參數

產品型號：Q641F
公稱通徑：DN15～DN400mm
公稱壓力：PN0.6~64.0MPa
介質溫度：-40～+180℃ -40～+350℃
適用介質：水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
閥體材質：A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M

產品詳情

產品概述

AT氣動日標高平臺球閥是一種最為常見的角行程氣動閥門，通過氣源壓力推動活塞帶動閥桿做≤120°的旋轉運動，從而達到閥門的開關、換向或者調節功能。具有動作靈敏，密封性能好等諸多優點。被廣泛應用在石油煉制、長輸管線、化工、造紙、食品、制藥、水利、電力、市政、化工等各行各業。

結構特點

氣動球閥主要分為：浮動式氣動球閥、固定式氣動球閥、開關型氣動球閥、換向氣動球閥、調節型氣動球閥、O型氣動球閥、V型氣動球閥、氣動對夾球閥、氣動法蘭球閥、氣動絲扣球閥、氣動焊接球閥、氣動快裝球閥、氣動不銹鋼球閥、氣動燃氣球閥、衛生級氣動球閥、單作用氣動球閥、雙作用氣動球閥...

氣動球閥是所有閥門中流體阻力較小的閥門，全開時相當于同等口徑的直管；

安裝空間小，結構對稱美觀；

密封性能好，閥桿不做升降運動填料壽命長；

適用于絕大部分介質，水、油品、氣體、蒸汽、漿液等

主要技術參數

材質：塑料、銅、碳鋼、不銹鋼、雙相鋼

口徑：1/ 2”~12”

溫度：-196~300℃

壓力：0.6~64.0MPa

連接：對夾、螺紋、法蘭

結構：直通、角通、三通、Y型

主要外形連接尺寸及重量

國標球閥PN1.6MPa主要連接尺寸及重量

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(㎏)	2.5	3	5	6	7	10	15	19	33	58	93	160

國標球閥PN2.5MPa主要連接尺寸及重

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

國標球閥PN4.0MP主要連接尺寸及重

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800

國標球閥PN6.4MPa主要連接尺寸及重

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	408	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800

國標球閥PN10.0MPa主要連接尺寸及重

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800
