主要特點

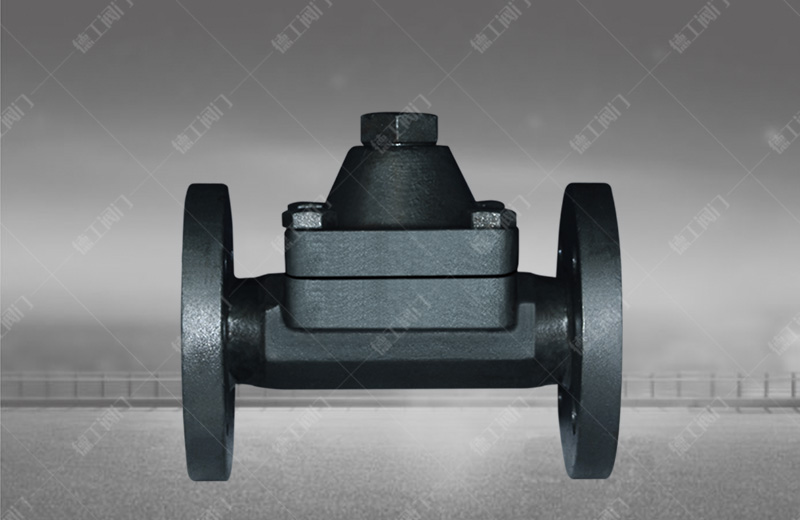

可調雙金屬片式疏水閥（CS47H型）結構獨特、性能優良、排水量大、漏汽最小、排水溫度可調節。過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。
適用范圍
可調雙金屬片式疏水閥（CS47H型）廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。
主要零件材質
型號
CS17/47/67H-16/25/40C
閥體
碳鋼
閥蓋
碳鋼
閥蕊
不銹鋼
閥座
不銹鋼
熱敏元件
熱雙金屬片
過濾器
不銹鋼
主要性能規范
項 目
型號
單位
CS17H一16C
CS17H一25
CS17H-40
CS47H一16C
CS47H一25
CS47H-40
CS67H一16C
CS67H一2S
CS67H一40
公稱壓力
1.6
2,5
4．O
MPa
殼體試驗壓力
2.4
3.8
6
最高工作壓力
1.6
2.5
4
最高工作溫度
203
220
247
℃
最高允許溫度
425
425
425
工作介質
蒸汽、凝結水
主要外型及連接尺寸
| 型號 | 公稱通徑DN | 螺紋通徑(mm) | 法蘭連接(mm) | ||||||||||
| RC | L | H | W | L | H | D | K | d | C | F | N-Φ | ||
|
CS17H-16C
|
15 | 1/2 | 100 | 92 | 82 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 1-1/4 | 165 | 140 | 115 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 1-1/2 | 165 | 140 | 115 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
|
CS17H-25
|
15 | 1/2 | 100 | 92 | 82 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 1-1/4 | 165 | 140 | 115 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 1-1/2 | 165 | 140 | 115 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
|
CS17H-40
|
15 | 1/2 | 100 | 92 | 82 | 150 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 |
| 20 | 3/4 | 100 | 92 | 82 | 150 | 92 | 105 | 75 | 55 | 14 | 2 | 4-14 | |
| 25 | 1 | 100 | 92 | 82 | 160 | 92 | 115 | 85 | 65 | 14 | 2 | 4-14 | |
| 32 | 1-1/4 | 165 | 140 | 115 | 200 | 140 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
| 40 | 1-1/2 | 165 | 140 | 115 | 200 | 140 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
| 50 | 2 | 175 | 140 | 115 | 230 | 140 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
