您當前位置：行業與產品 >> 蝶閥系列 >> 電動硬密封對夾蝶閥

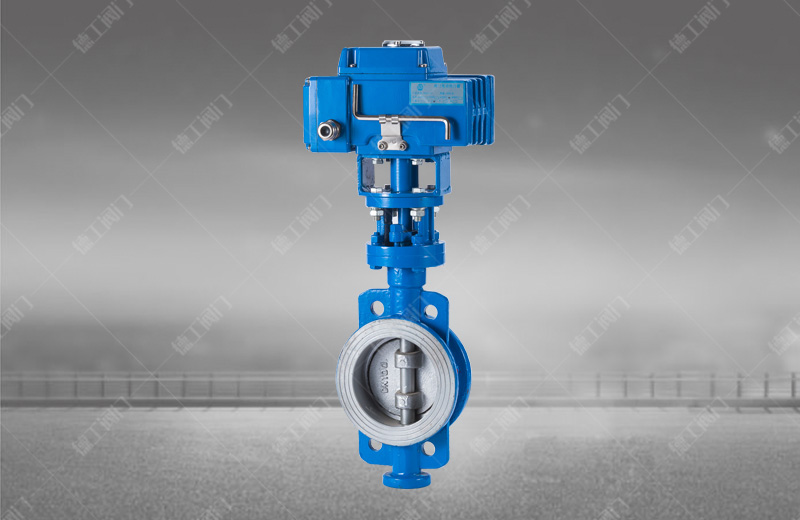

電動硬密封對夾蝶閥

技術參數

產品型號：D971H/W
公稱通徑：DN50~1200mm
壓力范圍：PN1.0~2.5MPa
適用溫度：碳鋼：-29℃～400℃ 、不銹鋼：-40℃～600℃
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
閥門材質：鑄鋼、不銹鋼
制造標準：JB/T8527-1997
法蘭標準：GB/T9113-2000
長度標準：GB/T12221-1989
檢驗標準：GB/T13927-1992

產品詳情

產品概述

電動硬密封對夾蝶閥主要由電動執行器和硬密封對夾蝶閥組裝而成，硬密封蝶閥采用三偏心多層次金屬硬密封結構，具有耐磨損抗沖刷的性能。被廣泛用于冶金、電力、石油化工、制藥以及給排水工業管道上作介質的管道上。通過以（220V、380V）電源電壓作為驅動動力接受工業自動化儀表控制系統輸出的（4~20mA）信號推動閥桿帶動蝶板（0-90°）旋轉來完成蝶閥的開關和調節。

產品特點

1、本閥采用三偏心密封結構，閥座與蝶板磨損小。具有金屬硬密封和彈性密封的雙重優點無論在低溫和高溫的情況下，具有良好的密封性，以及耐腐蝕等特點。

2、密封面采用堆焊鈷基硬質合金，密封面耐磨損，強度高，過流面積大，流阻小。具有雙向密封功能，安裝時不受介質流向的限制，不受空間位置的影響。

主要技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
連接形式	對夾式
密封形式	三偏心金屬硬密封
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10^-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

主要零件材質

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	O型圈、柔性石墨

主要性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
適用溫度	碳鋼：-29℃～400℃ 、不銹鋼：-40℃～600℃

主要外形連接尺寸

公稱通經(DN)	主要尺寸			法蘭尺寸
	L	H	H1	1.0MPa			1.6MPa			2.5MPa
	L	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	43	112	530	165	125	4-18	165	125	4-18	165	125	4-18
65	46	115	530	185	145	4-18	185	145	4-18	185	145	8-18
80	46	120	565	200	160	4-18	200	160	8-18	200	160	8-18
100	52	138	600	220	180	8-18	220	180	8-18	235	190	8-22
125	56	164	640	250	210	8-18	250	210	8-18	270	220	8-26
150	56	175	705	285	240	8-22	285	240	8-22	300	250	8-26
200	60	200	775	340	295	8-22	340	295	12-22	360	310	12-26
250	68	243	945	395	350	12-22	405	355	12-26	425	370	12-30
300	78	250	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	78	280	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	102	305	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	114	350	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	127	380	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	154	445	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	165	480	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	190	530	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	203	580	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	216	650	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	254	760	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
